Торцовочная пила с протяжкой своими руками


Торцовочная пила с протяжкой своими руками
Небольшой рассказ про то как собирается торцовочная пила с протяжкой своими руками из болгарки с использованием б/у материалов и обычных инструментов.
Думаю будет актуально, ведь фирменный торцовочник с протяжкой не дешев, а сейчас цены и вообще кусаются.

Сначала характеристики торцовочного самодельного монстра:
— обороты пильного диска — чуть меньше стандартных для болгарки — 4,5 тыс.
— длинна пропила составляет 350 мм. (это радует т. к. гораздо больше чем у обычной не дорогой торцовочной пилы, например той же Макиты с ее 150 мм.)
— вес не большой, благодаря использованию фанеры

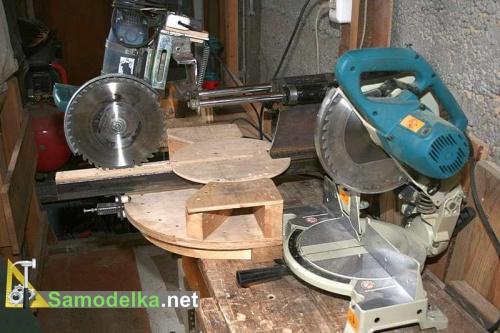

стандартный и самодельный торцовочный станок с протяжкой

Есть и другие преимущества:
— болгарка может легко сниматься и использоваться отдельно от станины как обычная для работы по другому материалу.
— станок получился полностью разборный и мобильный, можно сказать претендует на звание универсального.

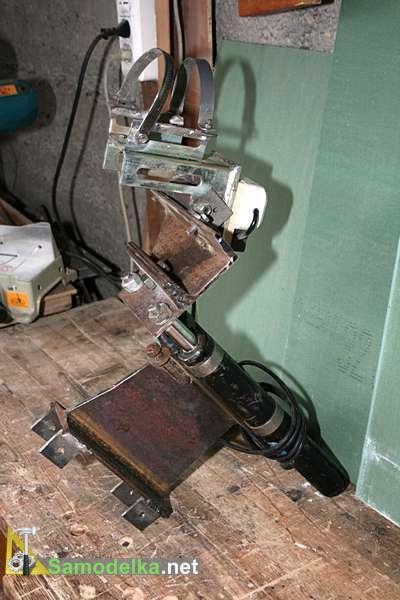

Торцовочная пила с протяжкой своими руками - полностью разобрана

По стоимости переделка обошлась не дорого — на всю самодельную пилу (не считая старенькой болгарки) ушло 500 рублей.

Достоинства перечислили теперь нужно немного критики:
— точность пропилов приходится подбирать во время пробных проходов на бросовых брусках, затем тяга жестко фиксируется и делается чистовой пил.
— агрегат из болгарки получился достаточно шумный.

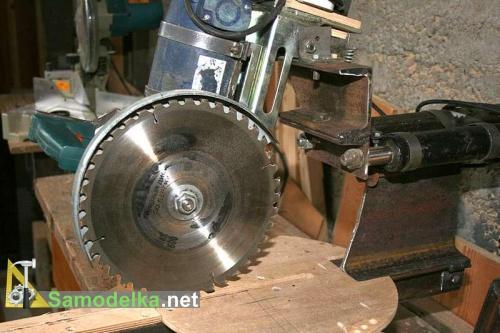

Торцовочная пила с протяжкой вид сбоку

Про конструкцию и изготовление — все понятно по фото, но все же немного деталей:

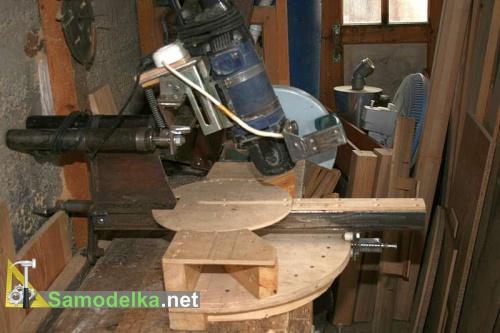

Торцовочная пила с протяжкой вид 2

Вся верхняя поворотная часть торцовочной пилы крепится к шкворню, который вставлен в 150 мм. подшипник (самый большой, что удалось раздобыть)
К подшипнику на внешнюю сторону приварены ушки через них он и крепится к станине на винтах М6. Сама обойма от мусора закрыта специальной крышкой.

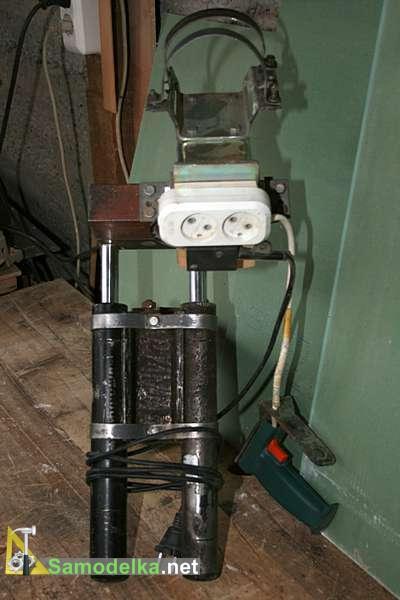

Торцовочная пила своими руками - протяжной механизм

Протяжка пилы изготовлена из «грузовых» амортизаторов, взятых из металлолома. Их пришлось распотрошить — слить масло, вырезать отверстия для воздуха которые «забрали» тканью от мусора.

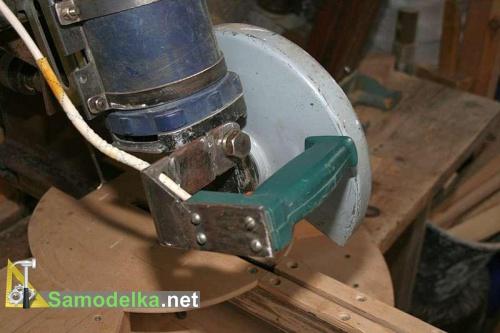

Торцовочная пила с протяжкой - защита диска и плавный пуск
Чтобы работать на пиле было комфортнее пришлось к болгарке добавить блок плавного пуска т. к. с диском происходит слишком сильный рывок. Но благодаря этому удалось снизить обороты.

Естественно в целях безопасной работы на диск была сделана защита.

Вот такая самодельная торцовочная пила с протяжкой из простой болгарки. Думаю что у автора это не последний вариант т.к. недостатки выявлены, опыт пришел и новые идеи уже роятся ?
